太原市鸿煷机械等静压机是根据帕斯卡原理，用于各种粉末制品在超高压状态下的成型，其制成品的各向同性好，针对性能要求高，形状复杂及细长比大的零件有很好效果。等静压工作原理为帕斯卡定律：“在密闭容器内的介质（液体或气体）压强，可以向各个方向均等地传递。

工作原理是粉末装在弹性模具中，并放入超高压工作缸内，用泵将液压介质注入超高压工作缸中，均匀作用于模具的所有表面，使粉末均匀压缩成型。

等静压技术原理是根据帕斯卡原理，利用制品在各向均等的超高压压力状态下成型的先进技术。其制成品的各向同一性好，针对性能要求高，形状复杂及细长比大的零件有很好效果。 ” 等静压技术已有 70多年的历史，初期主要应用于粉末冶金成型；近 20年来，等静压技术已广泛应用于陶瓷铸造、原子能、、塑料、石墨、陶瓷、永磁体、高压电磁瓷瓶、生物药物制备、食品保鲜、高性能材料、军工等领域。

等静压技术按成型和固结时的温度高低，分为、冷等静压、温等静压、热等静压三种不同类型。冷等静压技术(Cold Isostatic Pressing,简称 CIP) ，是在常温下，通常用橡胶或塑料作包套模具材料，以液体为压力介质主要用于粉体材料成型，为进一步烧结，煅造或热等静压工序提供。一般使用压力为 100~ 630MPa。温等静压技术，压制温度一般在 80～500℃下．使用特殊的液体或气体传递压力，使用压力为 100MPa左右。主要用于粉体物料在室温条件下不能成型的石墨、聚酰胺橡胶材料等。以使能在升高的温度下获得坚实的坯体。热等静压技术(hot isostatic pressing，简称 HIP) (HIP) ，是一种在高温和高压同时作用下，使物料经受等静压的工艺技术，它不仅用于粉末体的固结．睫工艺成型与烧结两步作业一并完成．而且还用于工件的扩散粘结，铸件缺陷的消除，复杂形状零件的制作等。在热等静压中，一般采用氩、氨等惰性气体作压力传递介质，包套材料通常用金属或玻璃。工作温度一般为 1000~2200℃，工作压力常为 100~200MPa。等静压技术-与常规成型技术相比特点

等静压技术具有以下特点：

a．等静压成型的制品密度高，一般要比单向和双向模压成型高 5 ～l5。热等静压制品相对密度可达 99 8％～99．09％。

b．压坯的密度均匀一致。在摸压成型中，无论是单向、还是双向压制，都会出现压坯密度分布不均现象。这种密度的变化在压制复杂形状制品时，往往可达到 10% 以上。这是由于粉料与钢模之间的摩擦阻力造成的。等静压流体介质传递压力，在各方向上相等。包套与粉料受压缩大体一致，粉料与包套无相对运动，它们之间的摩擦阻力很少，压力只有轻微地下降，这种密度一般只有 1%以下，因此，可认为坯体密度是均匀的。

c.   因为密度均匀．所以制作长径比可不受限制，这就有利于生产棒状、管状细而长的产品。

d．等静压成型工艺，一般不需要在粉料中添加润滑剂，这样既减少了对制品的污染，又简化了制造工序。

e．等静压成型的制品，性能优异，生产周期短，应用范围广。等静压成型工艺的缺点是，工艺效率较低，设备昴贵。本文着重介绍的应用的一些情况。

太原市鸿煷机械等静压机随着社会的不断的发展，技术越来越好。那么等静压机运作时所需的基本配件有哪些？

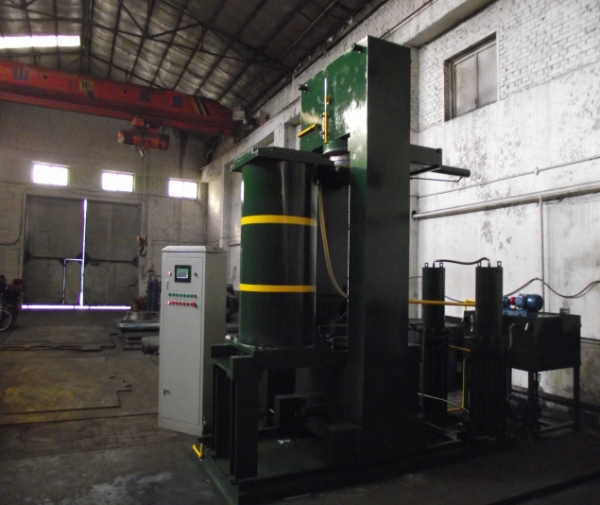

1、框架，预应力钢带缠绕，设计寿命100万次。等静压机缠绕框架

2、高压腔采用军工火炮的用材料制造腔体，外加预应力钢丝缠绕设计寿命100万次。

3、上缸用于驱动高压腔盖，增压缸用于驱动增压腔实现超高压，两个侧缸分别驱动两个滑块，用于高压腔盖的锁止。这些油缸都是由厂家生产配套。

4、 电控柜：PLC控制，全数字仪表显示，结构小巧外型美观。

5、液压站：采用榆次液压件厂引进日本油研技术生产的液压阀和引进意大利阿托斯技术生产的液压泵，外加冷却装置确保液压系统能连续可靠的工作。

6、增压腔采用厚壁 无缝钢管制造，外加预应力钢丝缠绕  寿命100万次。等静压机增压腔。
